Стандартные размеры пластиковых окон
В жилых домах оконные проемы в основном имеют стандартные размеры. Стандартизация обеспечивает выполнения ряда условий: устойчивость окон к ветровым нагрузкам, допустимая масса створки с учетом оказываемой нагрузки на фундамент здания, достаточная светопропускная способность и минимальные тепловые потери. В нескольких многоквартирных домах одного проекта размеры проемов будут отличаться друг от друга, пусть и незначительно. Поэтому даже при стандартных размерах пластиковых окон перед установкой на объект всегда выезжает замерщик.
Размеры пластиковых окон по ГОСТ
Во многих городах России до сих пор можно найти целые кварталы с многоквартирными домами 60-х гг постройки, а где-то и «сталинки» еще 30-х гг. И в каждом проекте предусмотрены определенные размеры оконных и дверных проемов, толщина стен, высота потолков.
При строительстве типовых жилых домов руководствовались различными нормативами и стандартами. До 2004 г. действовал ГОСТ 11214-86, с 2001 г. был введен стандарт ГОСТ 23166-99.
Согласно ГОСТ 11214-86 выделяли 3 группы размеров в зависимости от количества створок. Высота и ширина оконных блоков меньше соответствующих размеров проема на 30 мм для выравнивания окон при установке.
ГОСТ 11214-86
Одностворчатые
| Размеры оконных проемов, мм | Размеры окон, мм | ||
|---|---|---|---|
| Высота | Ширина | Высота | Ширина |
| 500 | 500 | 470 | 470 |
| 600 | 600 | 570 | 570 |
| 600 | 900 | 570 | 870 |
| 900 | 600 | 870 | 570 |
| 900 | 900 | 870 | 870 |
| 1200 | 600 | 1170 | 570 |
| 1200 | 900 | 1170 | 870 |
| 1350 | 600 | 1320 | 570 |
| 1350 | 900 | 1320 | 870 |
| 1500 | 600 | 1470 | 870 |
| 1500 | 900 | 1470 | 870 |
Двухстворчатые
| Размеры оконных проемов, мм | Размеры окон, мм | ||
|---|---|---|---|
| Высота | Ширина | Высота | Ширина |
| 600 | 1200 | 570 | 1170 |
| 900 | 1200 | 870 | 1170 |
| 900 | 1350 | 870 | 1320 |
| 900 | 1500 | 870 | 1470 |
| 1000 | 1000 | 970 | 970 |
| 1200 | 900 | 1170 | 870 |
| 1200 | 1000 | 1170 | 970 |
| 1200 | 1200 | 1170 | 1170 |
| 1200 | 1350 | 1170 | 1320 |
| 1200 | 1500 | 1170 | 1470 |
| 1350 | 1000 | 1320 | 970 |
| 1350 | 1200 | 1320 | 1170 |
| 1350 | 1350 | 1320 | 1320 |
| 1350 | 1500 | 1320 | 1470 |
| 1500 | 1200 | 1470 | 1170 |
| 1500 | 1350 | 1470 | 1320 |
| 1500 | 1500 | 1470 | 1470 |
Трехстворчатые
| Размеры оконных проемов, мм | Размеры окон, мм | ||
|---|---|---|---|
| Высота | Ширина | Высота | Ширина |
| 1200 | 1800 | 1170 | 1770 |
| 1200 | 2100 | 1170 | 2070 |
| 1350 | 1800 | 1320 | 1770 |
| 1350 | 2100 | 1320 | 2070 |
| 1500 | 1800 | 1470 | 1770 |
| 1500 | 2100 | 1470 | 2070 |
В ГОСТ 23166-99 для обозначения размеров оконного проема была введена специальная единица – строительный модуль (М), равная 100 мм.
ГОСТ 23166-99
| Обозначение, М (В-Ш) | Размеры окон | |
|---|---|---|
| Высота, мм | Ширина, мм | |
| 6-6 | 580 | 570 |
| 6-7 | 580 | 720 |
| 6-9 | 580 | 870 |
| 6-12 | 580 | 1170 |
| 6-13 | 580 | 1320 |
| 6-15 | 580 | 1470 |
| 9-6 | 860 | 570 |
| 9-7 | 860 | 720 |
| 9-9 | 860 | 870 |
| 9-12 | 860 | 1170 |
| 9-13 | 860 | 1320 |
| 9-15 | 860 | 1470 |
| 12-6 | 1160 | 570 |
| 12-7 | 1160 | 720 |
| 12-9 | 1160 | 870 |
| 12-12 | 1160 | 1170 |
| 12-13 | 1160 | 1320 |
| 12-15 | 1160 | 1470 |
| 12-18 | 1160 | 1770 |
| 12-21 | 1160 | 2070 |
| 12-24 | 1160 | 2370 |
| 12-27 | 1160 | 2670 |
| 13-6 | 1320 | 570 |
| 13-7 | 1320 | 720 |
| 13-9 | 1320 | 870 |
| 13-12 | 1320 | 1170 |
| 13-13 | 1320 | 1320 |
| 13-15 | 1320 | 1470 |
| 13-18 | 1320 | 1770 |
| 13-21 | 1320 | 2070 |
| 13-24 | 1320 | 2370 |
| 13-27 | 1320 | 2670 |
| 15-6 | 1460 | 570 |
| 15-7 | 1460 | 720 |
| 15-9 | 1460 | 870 |
| 15-12 | 1460 | 1170 |
| 15-13 | 1460 | 1320 |
| 15-15 | 1460 | 1470 |
| 15-18 | 1460 | 1770 |
| 15-21 | 1460 | 2070 |
| 15-24 | 1460 | 2370 |
| 15-27 | 1460 | 2670 |
| 18-7 | 1760 | 720 |
| 18-9 | 1760 | 870 |
| 18-12 | 1760 | 1170 |
| 18-13 | 1760 | 1320 |
| 18-15 | 1760 | 1470 |
| 18-18 | 1760 | 1770 |
| 18-21 | 1760 | 2070 |
| 18-24 | 1760 | 2370 |
| 18-27 | 1760 | 2670 |
| 21-7 | 2060 | 720 |
| 21-9 | 2060 | 870 |
| 21-12 | 2060 | 1170 |
| 21-13 | 2060 | 1320 |
| 21-15 | 2060 | 1470 |
| 21-18 | 2060 | 1770 |
| 21-21 | 2060 | 2070 |
| 21-24 | 2060 | 2370 |
| 21-27 | 2060 | 2670 |
| 22-7 | 2175 | 720 |
| 22-9 | 2175 | 870 |
| 22-12 | 2175 | 1170 |
| 22-13 | 2175 | 1320 |
| 22-15 | 2175 | 1470 |
| 22-18 | 2175 | 1770 |
| 24-7 | 2375 | 720 |
| 24-9 | 2375 | 870 |
| 24-12 | 2375 | 1170 |
| 24-13 | 2375 | 1320 |
| 24-15 | 2375 | 1470 |
| 24-18 | 2375 | 1770 |
| 28-9 | 2755 | 870 |
| 28-12 | 2755 | 1170 |
| 28-13 | 2755 | 1320 |
| 28-15 | 2755 | 1470 |
| 28-18 | 2755 | 1770 |
В ГОСТ 23166-99 кроме высоты и ширины указаны и другие параметры, которые важно учитывать при выборе и заказе пластиковых окон определенной конфигурации:
- Максимальная площадь поверхности – 6 кв. м.
- Максимальная площадь открывающейся створки – 2,5 кв. м. для оконных конструкций из белого, окрашенного, ламинированного профиля, 2,2 кв. м для цветного профиля.
- Максимальные размеры глухих створок в квартирах, расположенных выше 1-го этажа – 400 X 800 мм.
Глубина установки определяется как шириной рамы, так и материалом окна:
- Деревянные – от 58 до 165 мм.
- Алюминиевые – от 45 до 125 мм.
- Пластиковые (ПВХ) – от 58 до 120 мм.
Размеры пластиковых окон по типам домов
Габаритные размеры оконных блоков в соответствии со стандартом устанавливают в строительной проектной документации с учетом принятых конструкций узлов примыкания, материалов заполнения швов. Соответственно, для типовых проектов домов старой постройки, для новостроек, многофункциональных бизнес-центров с апартаментами и квартирами, жилых комплексов высота и ширина оконных блоков различна для каждого проекта.

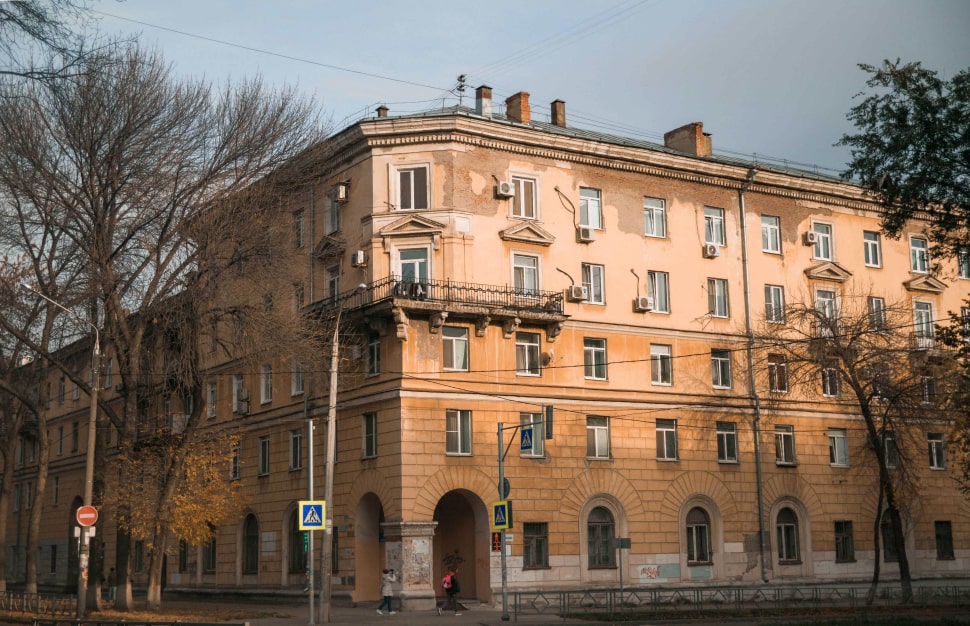

«Сталинки»
Типовые кирпичные дома этажностью 2-12 этажей. Строительство и введение в эксплуатацию: 1930-1960-е гг. Отличительная особенность – высокие потолки (до 3-х метров). В связи с этим в квартирах устанавливали высокие деревянные окна. Дома встречаются в отдельных регионах до сих пор. Чаще это здания в 2-5 этажей, «сталинские высотки» в 12 этажей встречаются крайне редко – обычно это 10-этажные многоэтажные дома. В «сталинках» устанавливают высокие ПВХ окна:
Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1950 | 1150 |
| 1950 | 1400 |
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1950 | 1700 |

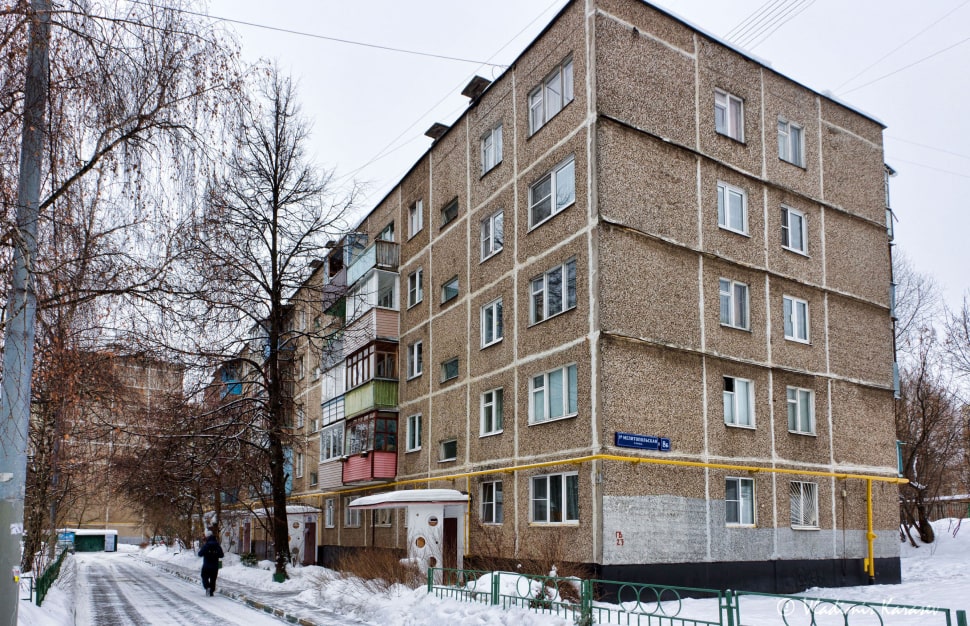

«Хрущевки»
Панельные дома этажностью 5 и 9 этажей. Активно возводились в период с 1956 и вплоть до 1980-х годов. Изначально выполняли функцию временного жилья. Встречаются почти во всех регионах России. В «Хрущевках» выполняют монтаж средних по размеру ПВХ окон.
Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1340 | 1280 |
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1340 | 2030 |

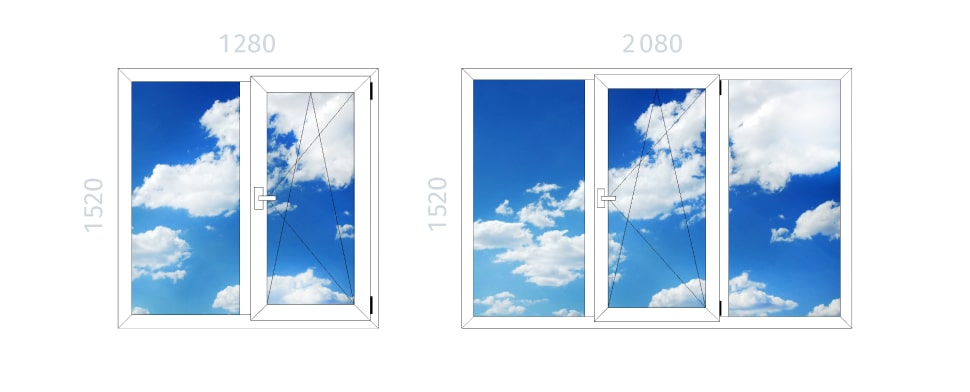

«Брежневки»
Многоквартирные дома этажностью 5-12 этажей. Строительство: 1965-1991 гг. Наиболее массовый проект застройки. Встречаются повсеместно, в т.ч. в крупных городах РФ в спальных районах. В квартирах раздельный санузел, правда, небольших размеров, небольшой балкон. Высота потолков составляет 2640 мм. Владельцы квартиры в «брежневке» нередко остекляют балконы с выносом (с увеличением ширины), совмещают санузел, устанавливают пластиковые окна.
Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1520 | 1280 |
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1520 | 2080 |

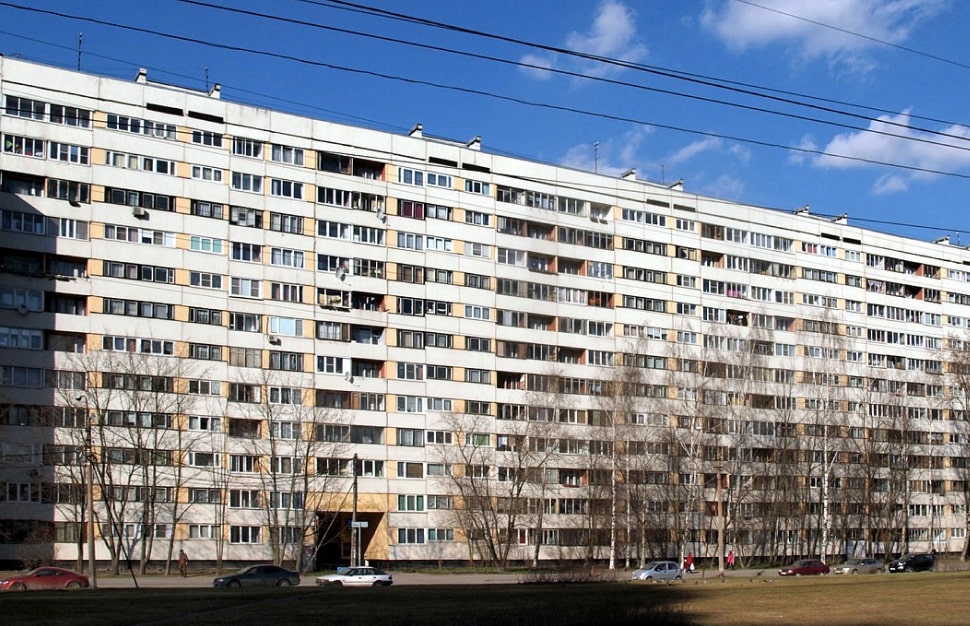

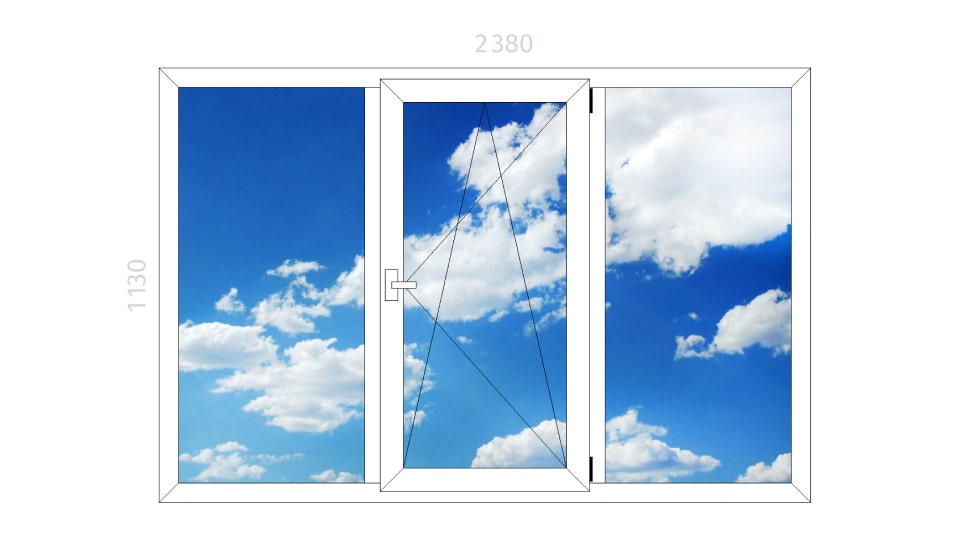

«Корабли 1Лг-600»
Панельные дома с отдельными кирпичными блоками. Этажность 5-15 этажей. Возведение: 1969-1989 гг. В основном встречаются в Санкт-Петербурге. Отличительная особенность – небольшие по высоте широкие оконные блоки, но проблем с подбором и установкой пластиковых окон не возникнет.
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 2690 |
| 1130 | 2380 |

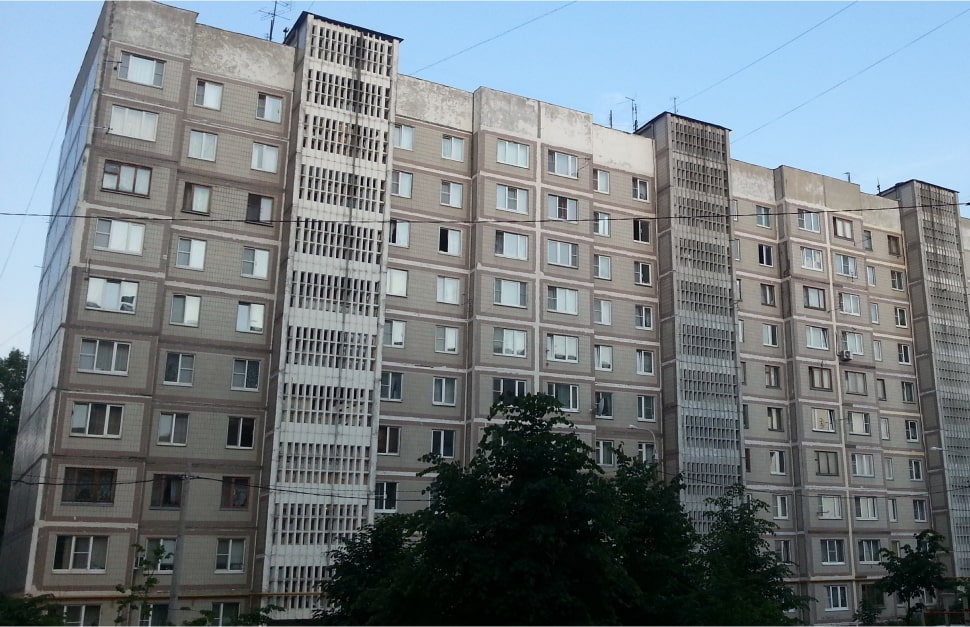

«Серия 121»
Крупнопанельные «многоэтажки» с ж/б перекрытиями, которые начали возводить с 1970 г. Этажность: 3-9, редко – 16 этажей. Оконный проем почти квадратной формы. Устанавливают 2-х и 3-хстворчатые пластиковые окна.
Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1410 | 1450 |
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1700 |

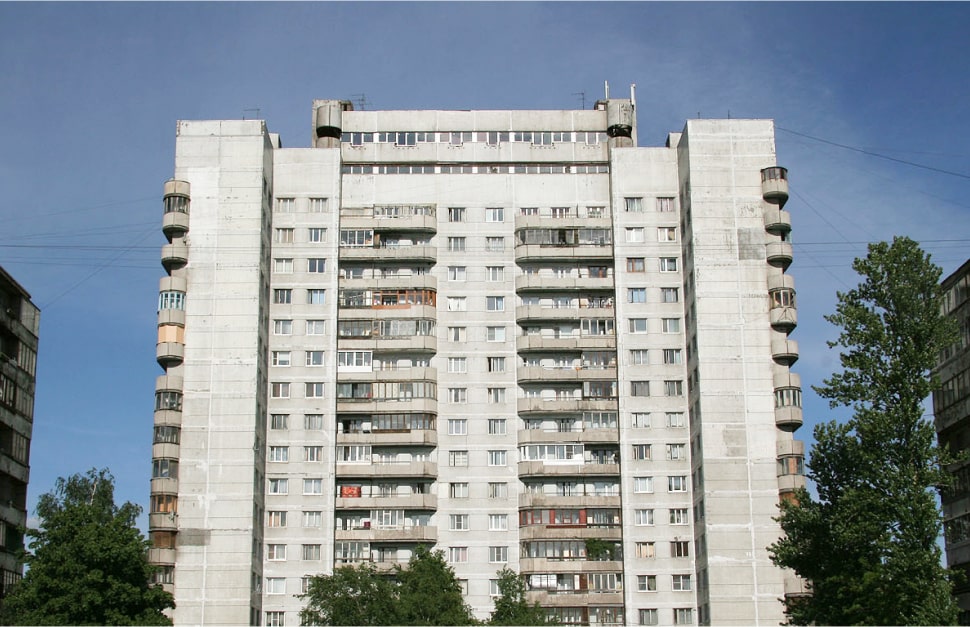

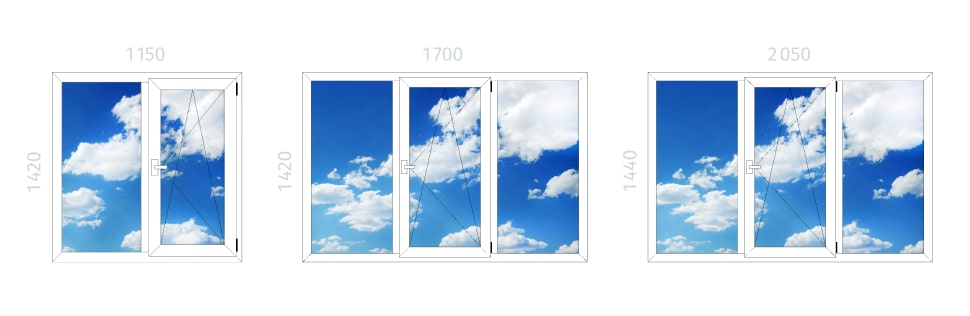

«Серия 137»
Многоэтажные жилые дома, которые возводили с 1974 по 2015 гг. Расположены в основном только в Санкт-Петербурге. Этажность: 9-16 и 18 этажей. Имеют одни из наиболее распространенных размеров оконных блоков, поэтому можно без труда заказать типовые 2-х и 3-створчатые ПВХ окна.
Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1150 |
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1700 |
| 1440 | 2050 |

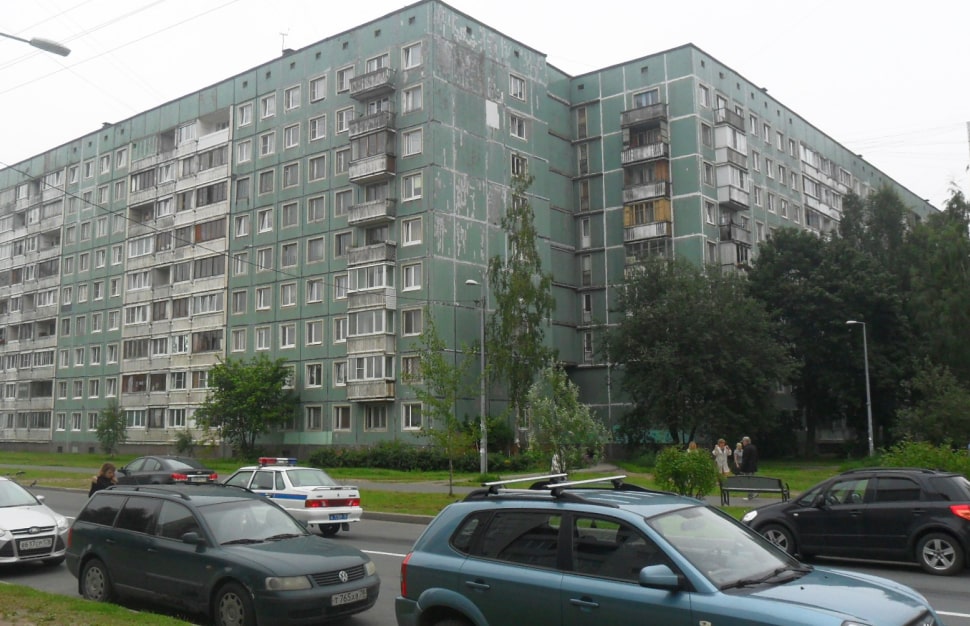

«Серия 504»
Крупнопанельные дома в 5, 9 10 и 12 этажей, встречающиеся в Санкт-Петербурге и Челябинске. Возводили в период 1969-2001 гг. Хорошая тепло-и звукоизоляция – нет необходимости в установке пластиковых окон с многокамерными стеклопакетами.
Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1410 | 1450 |
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1700 |

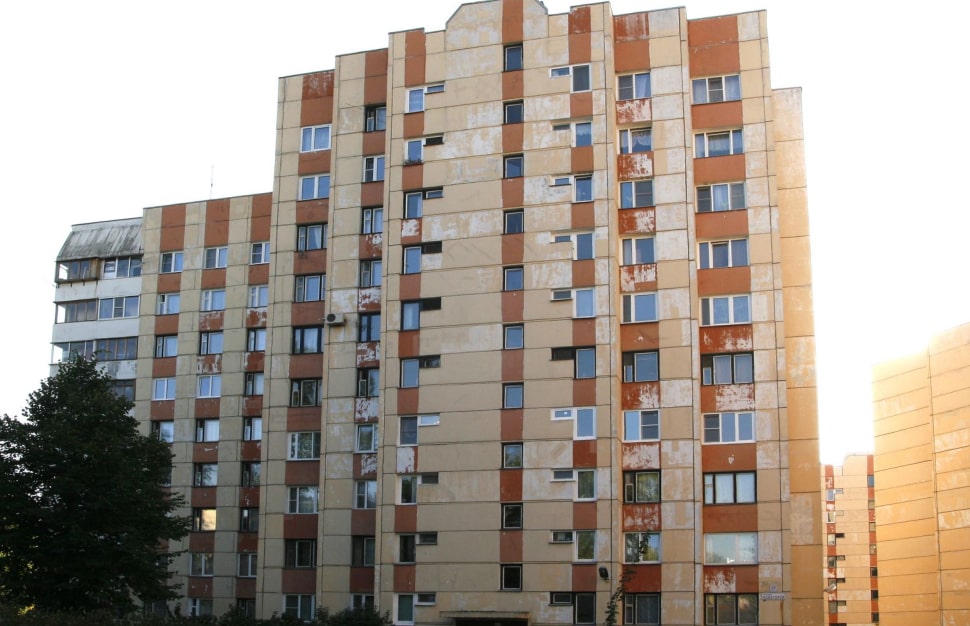

«Серия 600.11»
«Ленинградская» серия, пришедшая на смену легендарным «Кораблям». Строили 4-11-этажные дома в период с 1982 по 2015 гг. Уникальная особенность – Г-образная форма кухонного окна. Размеры его основной части – 1440 x 850 мм, форточки – 550 x 870 мм.
Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1410 | 1450 |
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1700 |

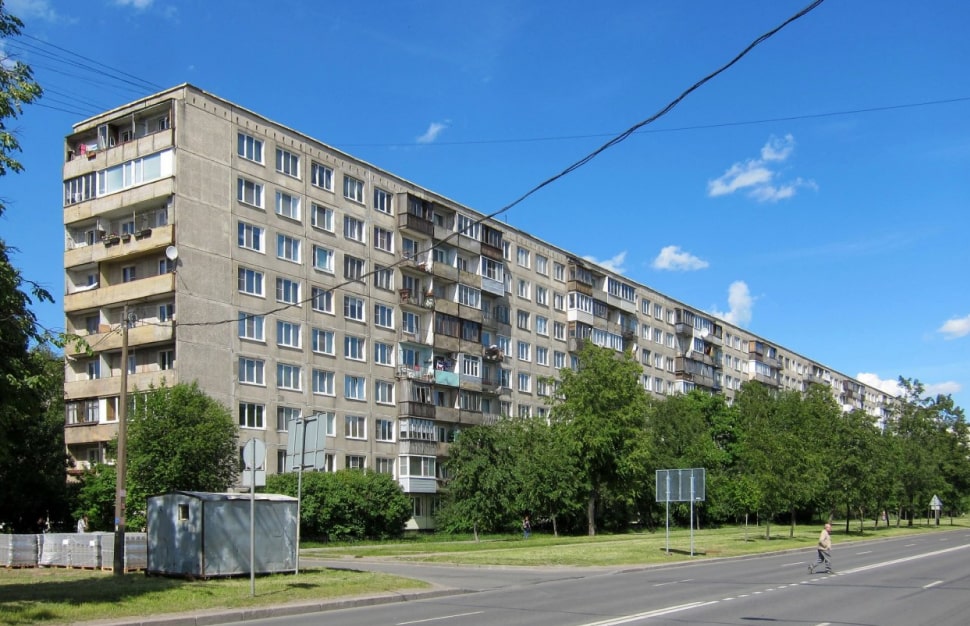

«Серия 602»
Панельные 5- и 9-этажные дома 1966-1982 гг. постройки. Внешний отличительный признак – отделка фасадов с применением керамики, стекла, полимеров. Имеют относительно высокие оконные блоки по сравнению с другими домами аналогичного периода.
Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1530 | 1490 |
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1530 | 2230 |
«Серия 606»
Девятиэтажные панельные дома, которые строили в Ленинграде в 1966-1974 гг. Характеризуются высокими потолками – 2700 мм.
Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1530 | 1490 |
Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1530 | 2230 |
Типовые проекты столичных многоквартирных домов
Как и в Санкт-Петербурге, в Москве много типовых домов, которые практически не встречаются в других городах. Ниже указаны размеры окон наиболее распространенных серий.
КОПЭ Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1460 |
КОПЭ Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1760 |
| 1420 | 2060 |
| 1710 | 2060 |
П-3 Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1400 | 1410 |
П-3 Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1400 | 1710 |
П-3М Одностворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 750 |
П-3М Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1400 | 1460 |
П-3М Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1400 | 1740 |
ПД-4 Одностворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 600 |
ПД-4 Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1200 |
ПД-4 Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 2060 |
П-30 Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1460 |
П-30 Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 2080 |
П-42 Двухстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1460 |
П-42 Трехстворчатые
| Высота, мм | Ширина, мм |
|---|---|
| 1420 | 1770 |
Размеры балконных блоков в многоквартирных домах
Параметры окон в оконных блоках иные, чем у обычных окон в типовых многоквартирных домах.
| Тип (серия) | Высота, мм | Ширина, мм |
|---|---|---|
| «Сталинки» | 2700 | 1700 |
| «Хрущёвки» | 2030 | 2070 |
| «Брежневки» | 2070 | 2030 |
| «Корабли 1Лг-600» | 2200 | 1800 |
| 121 | 1440 | 2050 |
| 137 | 2140 | 1880 |
| 504 | 2140 | 1180 |
| 600.11 | 2140 | 1880 |
| 602 | 2070 | 2030 |
| 606 | 2070 | 2030 |
| КОПЭ | 2160 | 1250 |
| КОПЭ | 2160 | 1840 |
| КОПЭ | 2160 | 2145 |
| П-3 (П-3М) | 2200 | 1550 |
| П-3 (П-3М) | 2200 | 1840 |
| П-3 (П-3М) | 2200 | 2090 |
| ПД-4 | 2160 | 1840 |
| П-30 | 2180 | 1570 |
| П-30 | 2200 | 2240 |
| П-42 | 2200 | 2170 |
Стандартные размеры пластиковых окон для частного дома
В отношении оконных проемов и оконных блоков для частных домов действуют такие же стандарты, как и для квартир в многоквартирных домах. Единственное, что застройщики предлагают большое количество оригинальных и типовых проектов, и при покупке готового дома нужно быть к тому, что размеры окон окажутся нестандартными. Стандартные размеры:
- Ширина: 870-2670 мм.
- Высота: 1160-2060 мм.
В коттеджах часто можно встретить окна с трапециевидными, арочными стеклами. Заказать стеклопакеты таких форм можно, но изготовление нестандартных конструкций обойдется дороже – стоимость рассчитывается индивидуально.
