Конструкция рольставней

Рольставни широко распространены в частных домах, общественных зданиях, промышленных сооружениях. Их устанавливают снаружи или внутри помещений. Главная задача таких изделий – защита здания от несанкционированного проникновения внутрь посторонних лиц. Еще конструкция защищает помещения от солнечного света, шума, пыли, снижает теплопотери, повышает звукоизоляцию.

Производители, в том числе наша компания в Ярославле, предлагают разнообразные конструкции рольставней под любое строение проема, дизайн помещения или фасадную отделку. Установить их можно в любые виды проемов:

• оконные;
• дверные;
• гаражные;
• мебельные и сантехнические ниши;
• кладовки.

Общее строение и принцип работы

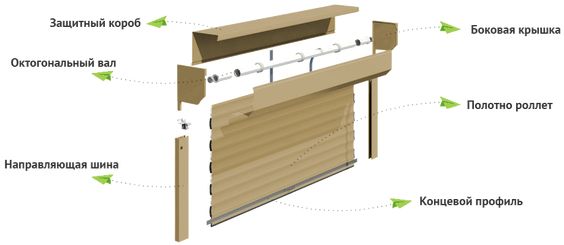

Общие составляющие устройства:

• Защитный короб – скрывает полотно в свернутом положении, защищает материал от повреждения и загрязнения.
• Октогональный вал – расположен в защитном коробе. На эту часть наматывается полотно.
• Полотно – состоит из ламелей (одинаковых профилей) и выполняет ограждающую и декоративную функции.
• Боковые направляющие шины – монтируются вертикально на стены или откосы, по ним движется штора.
• Привод – система управление рольставнями, бывает ручной, пружинной и электронной.
• Замковое устройство – устанавливается на концевой профиль полотна и блокирует рольставни в развернутом положении.

Принцип работы

• Ламели соединены между собой шарнирами, которые позволяют роллете сгибаться.
• В сложенном состоянии она размещена в защитном коробе.
• Привод разворачивает (сворачивает) жалюзи.
• Развернутая конструкция фиксируется в нижней части замковым механизмом, который невозможно открыть снаружи.

Стандартный вариант – прямоугольная вертикальная система. Но изготавливают также изделия других форм. Для стеклянных крыш, и домов с вторым светом (где отсутствуют межэтажные перекрытия) роллетную штору устанавливают под наклоном.

Виды ламелей

По материалу изготовления:

• Стальные – прочные, препятствует доступу в помещение посторонних лиц. Имеют большой вес. Для предотвращения коррозии сталь необходимо оцинковывать или красить.
• Алюминиевые – износостойкие с продолжительным сроком службы. Выполняются в разнообразной цветной отделке. Алюминий устойчив к действию влаги.
• Пластиковые – отличаются легким весом, хорошими декоративными свойствами. Практичны, просты в уходе, но легко воспламеняются. Подходят для установки в небольшие по площади ниши.
• Деревянные – натуральные, отлично впишутся в любой интерьер. Они эстетичны и долговечны.
• Тканевые – разнообразные в расцветках и фактурах, нетяжелые. Но ткань сложнее в уходе, ее не стоит размещать вблизи источников высокой температуры. Под действием солнечных лучей большая часть тканей быстро теряет цвет.

Алюминиевые и стальные жалюзи универсальны – их можно устанавливать, как внутри, так и снаружи здания. Пластиковые, деревянные и тканевые ламели используются только для установки внутри помещений.

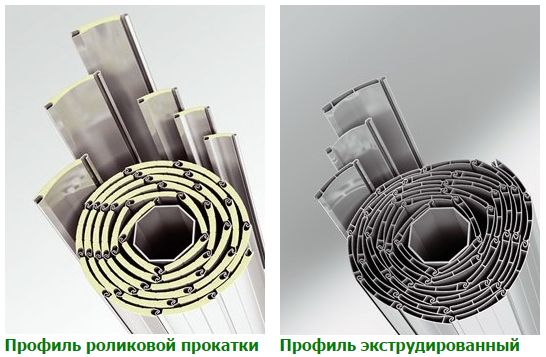

По строению:

• Пенозаполненные – алюминиевый профиль, заполненный пенным составом (например, пенополиуретаном). В зависимости от плотности состава изделие может получится достаточно прочным для коммерческих объектов или, наоборот легким. Пенозаполненные ламели имеют повышенные параметры по звуко- и теплоизоляции. Их легче поднимать, если установлен ручной механизм поднятия.
• Экструдированные – тяжелые, прочные одностенные или двустенные профили. Последние – полые и упрочняются ребрами жесткости («поперечинами» внутри профиля). Изготавливаются из раскаленных стали или алюминия (метод называется «экструзия», откуда название). Такие стенки достаточно толстые и не нуждаются в заполнителе. Применяются в составе антивандальных конструкций.

Отдельно можно выделить ламели с перфорацией. Профили из металла имеют сквозные отверстия. Иногда их заполняют прозрачными вставками из пластика. Такие системы удобны при необходимости постоянного проветривания помещения, они эстетичны и практичны в эксплуатации.

Классы прочности

Рольставни подразделяются на классы прочности от Р1 до Р8 (ГОСТ 52503-2005). Класс определяется способностью противостоять:

1. воздействию различных инструментов (не вычисляется для Р1);
2. ударной нагрузке;
3. статической нагрузке.

К классу Р1 относят пенозаполненные ламели, ширина которых составляет 3,7-4,5 см.

Класс Р2 – пенозаполненные детали шириной от 4,5 см, а также экструдированные профили.

К классам Р3 и Р4 относят только экструдированные изделия.

Классам Р5 и выше соответствуют элементы, изготовленные из стали, а также специальные алюминиевые детали экструдированного типа с большим сечением.

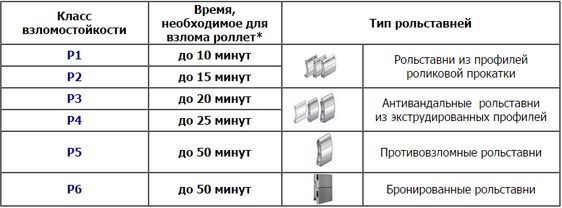

Наглядный показатель - время, необходимое на вскрытие (взлом) жалюзи разных классов прочности:

Для частных домов, объектов, не требующих повышенной защиты от проникновения, обычно применяют роллеты класса Р1. Там, где необходим высокий уровень безопасности (банки, ювелирные мастерские и магазины), используют профили класса не ниже Р3.

Антивандальные рольставни изготавливают в усиленном варианте:

• профили повышенной толщины и с дополнительными ребрами жесткости;
• направляющие шины с усиленной структурой.
• короб с валом дополнительно защищены от вскрытия.
• замок расположен в недоступном месте.

Такие рольставни оснащаются только электронным приводом.

Типы управления рольставнями

Управление может быть ручным, пружинным и автоматическим (электронным).

Виды ручных механизмов:

• Шнуровой (ленточный);
• Воротковый;
• Кордовый.

Пружинно-инверционный механизм «берет на себя» часть нагрузки при поднятии шторы. В автоматических системах полотно передвигается за счет электропривода.

Механическое управление

У рольставен с механическим принципом действия передвижение полотна осуществляется вручную. Механизмы мало отличаются в строении. Они недорогие, не требовательны к обслуживанию и не зависят от наличия/стабильности электричества в здании.

• Шнуровой (ленточный) привод – для сворачивания или разворачивания нужно потянуть шнур или ленту. Такой способ используется для полотен весом не больше 15 кг. Невысокая цена, простота механизма делают ленточный привод распространенным для легких изделий. Но такой привод недолговечен.
• Кордовый привод – работает аналогично шнуровому. Но вместо шнура – прочный стальной корд (трос). И его не тянем, а наматываем на катушку вращением ручки. За счет такой схемы привод можно использовать для полотен весом до 40 кг. Ручка эргономична, удобна во вращении.
• Воротковый (карданный) привод – полотно накручивается на вал за счет передачи крутящего момента от воротка (ручки) к кардану и редуктору.

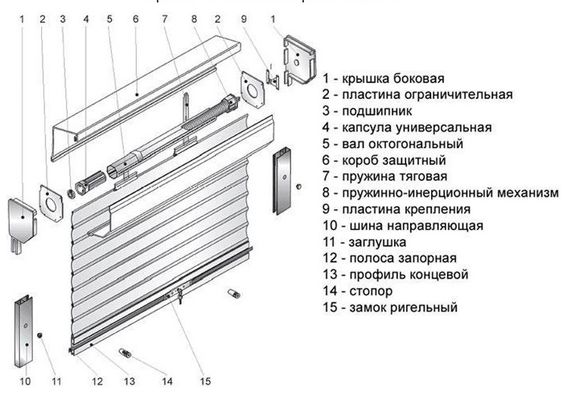

Системы с пружинно-инерционным механизмом

Подходит для ручного управления устройствами весом не более 100 кг. На октогональном валу закреплена тяговая пружина. Она поднимает жалюзи, опускаются они под тяжестью собственного веса. После полного разворачивания требуется зафиксировать концевой профиль в замке.

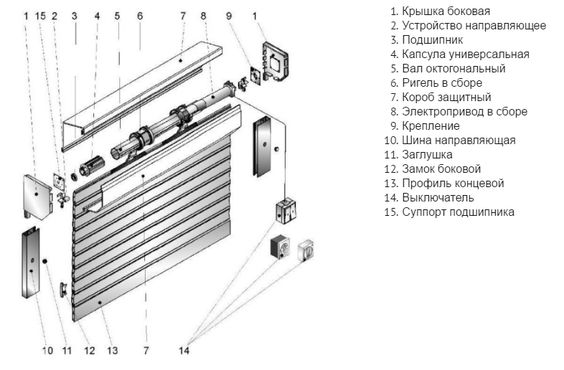

Электроприводное управление

Удобно в следующих случаях:

• роллеты расположены в труднодоступном месте;
• вес системы очень большой;
• для работы с группой рольставней;

Автоматическое управление позволяет включить роллетные конструкции в систему охраны и видеонаблюдения.

Осуществляется при помощи электродвигателя. Он состоит из:

• редуктора;
• электромагнитного тормоза;
• выключателей.

Электрический привод размещается внутри октогонального вала. При вращении вала в разные стороны происходит скручивание или раскручивание. Рольставни управляются дистанционным пультом или стационарными (клавишными, замковыми) переключателями.

Электроприводные рольставни дополнительно оборудуются ручным механизмом на случай аварийной ситуации (отключение электроэнергии).

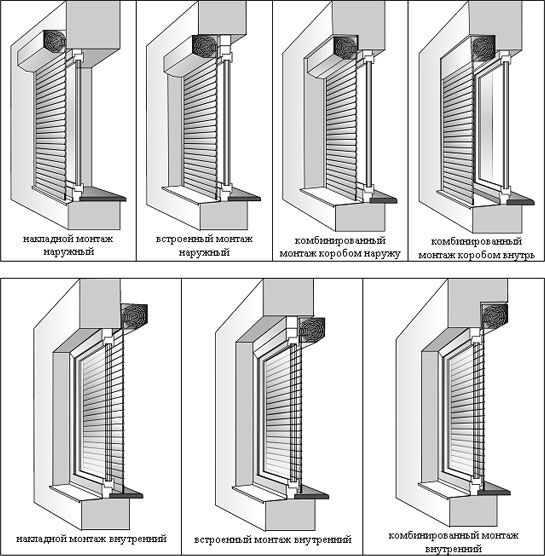

Варианты монтажа рольставней

Их несколько:

• Накладной – конструкция рольставней фиксируется поверх стены.
• Встроенный – защитный короб и направляющие элементы расположены в проеме (на откосах).
• Комбинированный – требуется устройство специальной ниши под короб.

Каждым из этих способов можно выполнить устройство роллеты со стороны помещения или улицы.

Накладной способ монтажа

Распространена больше благодаря простоте. Короб с валом монтируется к стене над окном. Направляющие шины тоже крепятся на стену по бокам окна или двери.

Плюсы этого способа монтажа:

• проем не деформируется (например, с целью устройства ниши под короб);
• роллета не уменьшает площадь окна;
• подходит для ручного и автоматического управления.

Накладные рольставни устанавливают в уже построенных зданиях.

Встроенный способ установки

В этом случае защитный короб крепится к верхнему откосу, а направляющие рейки – к боковым. Преимуществом является повышенная устойчивость к взлому. Но нужно учесть, что роллета перекроет часть просвета.

Комбинированный монтаж

Если предусмотреть установку защитной системы еще на стадии строительства здания, то надежнее будет комбинированная установка. Для этого внутри верхнего откоса выполняется специальная ниша под короб, на боковых стенках проемы ставятся направляющие шины. Таким образом, конструкция полностью защищена от постороннего доступа и не уменьшит попадание света в помещение.

Конструкции рольставней для разных случаев

Случай	Материал полотна	Способ управления	Класс прочности
Сантехнические или мебельные рольставни	Ткань, пластик, дерево, прокатный алюминий	Ручной	Р1
Для окон коттеджей и жилых домов	Прокатные (пенозаполненные) и экструдированные алюминиевые ламели	Ручной Автоматический	Р1, Р2
Для гаражных ворот и магазинов	Экструдированные алюминиевые и стальные ламели	Ручной Автоматический	Р1 – Р3
Для банков, складов, ювелирных мастерских	Антивандальные роллеты из стали	Автоматический	Р4 – Р6
Для зданий консульств и посольств, банковских хранилищ	Бронированные стальные системы	Автоматический	Р7 – Р8
