Мультифункциональный стеклопакет и его особенности

• Конструкция мультифункционального стеклопакета
• Формула мультифункционального стеклопакета
• Как определить мультифункциональное стекло
• Достоинства и недостатки
• Чем отличается мультифункциональный стеклопакет от энергосберегающего
• Когда нужно ставить мультифункциональные стеклопакеты

Теплосберегающие характеристики пластиковых окон в первую очередь зависят от конфигурации пластикового профиля и количества камер в стеклопакете. Использование стекол с различными свойствами (ударопрочных, тонированных, шумопоглощающих, с энергоэффективным покрытием) позволяет изготавливать стеклопакеты с улучшенным функционалом. Сегодня растущей популярностью пользуется мультифункциональное стекло.

Мультифункциональный стеклопакет – это остекление, работающее по принципу теплового зеркала. Со стороны помещения стекло отражает инфракрасное излучение от отопительных приборов, не выпускает его наружу. Со стороны улицы стекло отражает солнечный свет, не пропуская тепло внутрь. В результате помещение не нагревается солнечными лучами. Зимой в комнате поддерживается температура, которую обеспечивает отопление, в летнюю жару сохраняется прохлада.

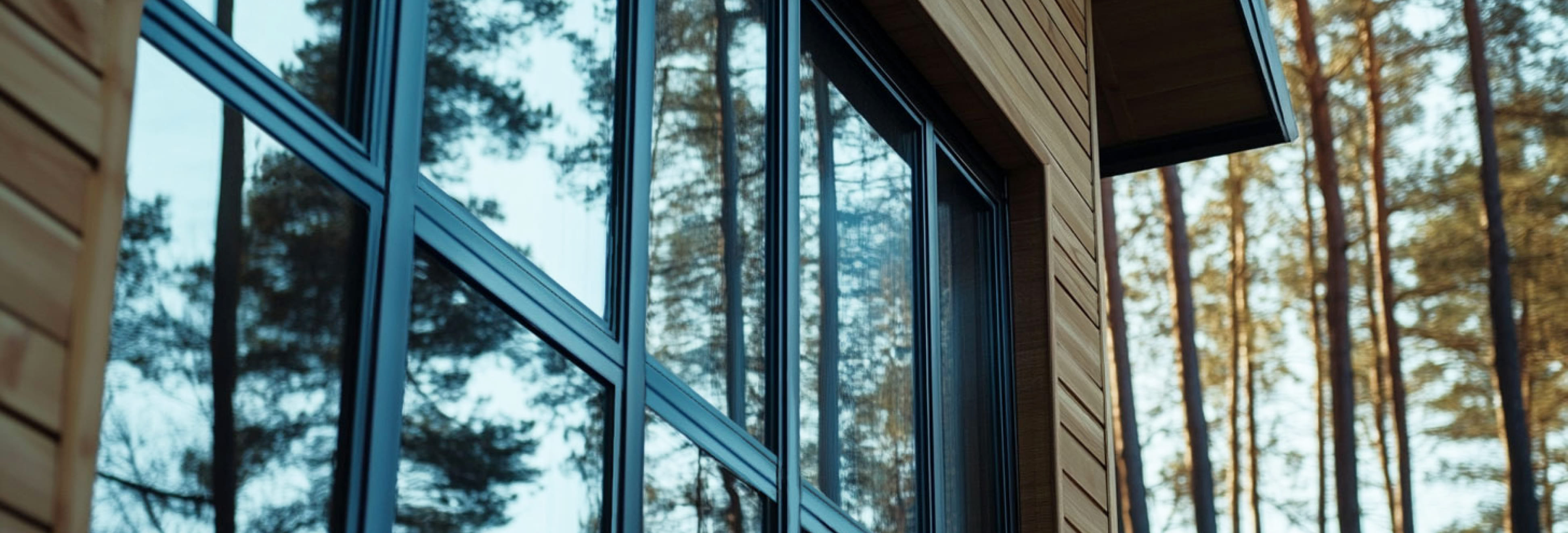

Конструкция мультифункционального стеклопакета

Мультифункциональный стеклопакет обычно делают однокамерным или двухкамерным, что снижает нагрузку на петли. Поверхность с напылением располагается с уличной стороны оконного блока. Ширина дистанционных рамок в составе конструкции чаще всего одинаковая. Исключение – если изготавливается окно с повышенными шумоизоляционными характеристиками.

Мультифункциональное стекло

Изготавливают мультифункциональное стекло по технологии магнетронного вакуумного напыления. Покрытие состоит из пяти тончайших слоев, которые наносятся вдоль и поперек стеклянного полотна, крест-накрест. Магнетрон обеспечивает равномерное распределение компонентов по всей поверхности. Слой из хрома или серебра отражает тепловое излучение. Еще два слоя выполняют защитную функцию, но также частично отражают или поглощают инфракрасное излучение. Слои из нитритов и оксидов отвечают за оттенок и светопропускную способность стекла, степень зеркальности.

Дистанционная рамка

Важным конструктивным элементом стеклопакета является дистанционная рамка из алюминия либо полипропилена, которая располагается между стеклами. Полипропиленовая рамка именуется тепловой, поскольку имеет высокие показатели термозащиты. Тепловая рамка – это многослойная система, которая состоит из полипропиленового корпуса с наружным слоем из стальной фольги и абсорбентом в качестве наполнителя. При использовании тепловой рамки отсутствуют мостики холода на стыке стеклопакета с профилем, повышаются шумозащитные свойства окна.

Внутреннее заполнение стеклопакета

Абсорбент впитывает влагу и предотвращает появление конденсата на стеклах изнутри. Стеклопакет изготавливают герметичным, камеры могут быть заполнены инертным газом. Он обеспечивает дополнительную защиту напыления на стекле и повышает теплоизоляционные свойства стеклопакета.

Основные параметры двухкамерного мультифункционального стеклопакета

• Толщина – от 32 до 40 мм в зависимости от толщины рамки.
• Коэффициент светопропускания – 0,68.
• Коэффициент сопротивления теплопередаче – 0,55 м2°С/Вт;
• Уровень шумоизоляции – 29 дБ.

В зависимости от формулы напыления различается цвет стекла и выраженность зеркального эффекта.

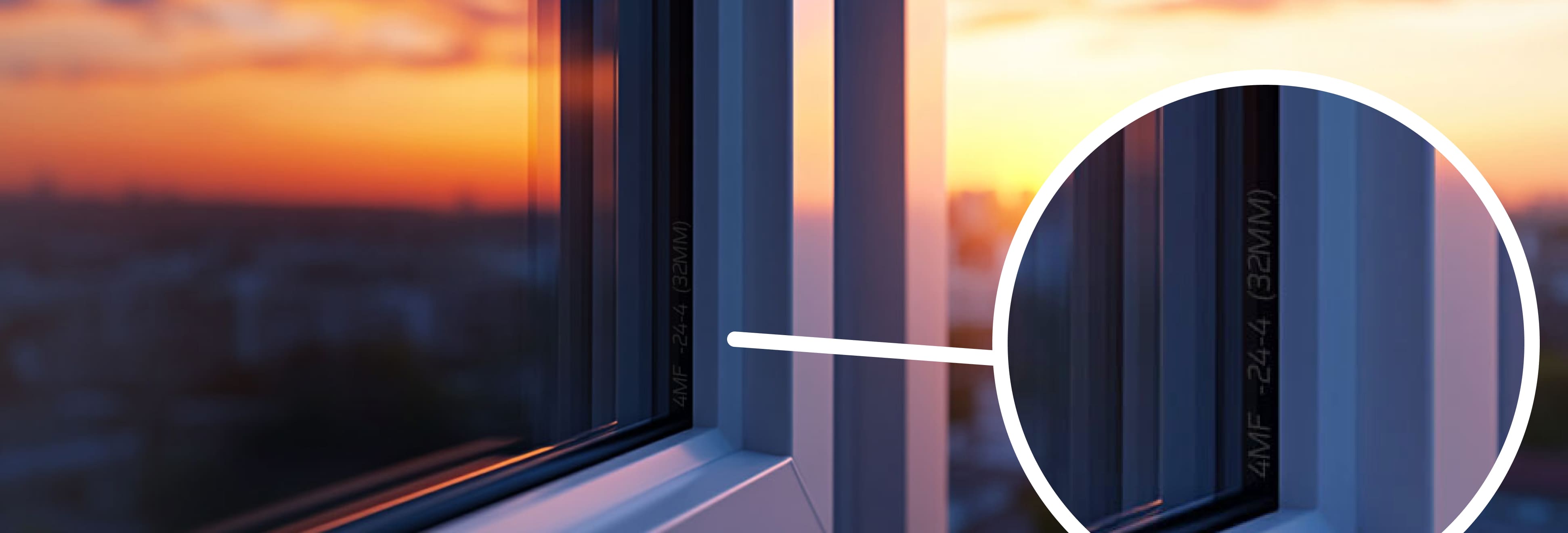

Формула мультифункционального стеклопакета

Особенности конструкции мультифункционального стеклопакета отображены в маркировке. Буквенно-числовой шифр наносится на дистанционную рамку. В формуле через дефис перечисляются:

• тип и толщина стекла;

• толщина и тип рамки, инертный газ (если есть).

Следует запомнить, что:

• Тип стекла обозначается буквами. М1 – обычное, его чаще всего пропускают и указывают только толщину. Mf – мультифункциональное стекло, s – солнцезащитное, i – энергоэффективное. Индексом А обозначают самоочищающееся стекло.
• Теплую рамку обозначают аббревиатурой ТР, алюминиевую не указывают.
• Воздух не обозначают, инертные газы указывают как Ar – аргон, Xe – ксенон, Kr – криптон.
• Перечисление ведется от наружного (уличного) стекла, в конце указывается общая толщина стеклопакета в миллиметрах.

Разберем примеры:

• 4Mf -24-4 (32мм). Это однокамерный стеклопакет: мультифункциональное стекло 4 мм + алюминиевая рамка 24 мм + обычное стекло 4 мм. Камеры заполнены воздухом. Толщина блока 32 мм.
• 4 Mf -Ar10ТР-4 -Ar10ТР-4 (32 мм). Это двухкамерный стеклопакет: мультифункциональное стекло 4 мм + теплая рамка 10 мм и заполнение аргоном + обычное стекло 4 мм + теплая рамка 10 мм и заполнение аргоном + обычное стекло 4 мм. Толщина блока 32 мм.
• 4 MfА-14ТР-4-14ТР-4 (40мм). Это двухкамерный стеклопакет: внешнее мультифункциональное стекло 4 мм с функцией самоочистки + теплая рамка 14 мм + обычное стекло 4 мм + теплая рамка 14 мм + обычное стекло 4 мм. Камеры заполнены воздухом. Толщина блока 40 мм.

Как определить мультифункциональное стекло

Производитель наносит формулу стеклопакета на внутреннюю сторону дистанционной рамки. Либо информацию содержит наклейка на наружной стороне рамки. В начале формулы, где обозначается тип первого стекла, должно присутствовать обозначение MF.

Чтобы проверить, действительно ли в составе блока есть мультифункциональное стекло, можно:

• оценить цвет стеклянного полотна;
• проверить наличие зеркального эффекта;
• провести тест, используя зажигалку, спичку или свечку;
• использовать для проверки оптический детектор.

Чтобы оценить цвет, лучше разглядывать стекло под углом. У мультифункционального за счет напыления явственный зеленоватый или голубоватый оттенок с металлическим блеском.

Обязательно присутствует зеркальный эффект. Особенно отчетливо он заметен при взгляде с внешней стороны, но отражение в стекле чуть размытое, с раздваивающимся контуром.

Поднесите пламя к стеклу и посмотрите на отражения. Если у всех цвет одинаковый, значит, все стекла в блоке простые. Отражение пламени в мультифункциональном стекле будет иметь красноватый или малиновый оттенок.

Гораздо надежнее проверку выполнить, используя специальный прибор. Оптический детектор определяет наличие металлического напыления по электрическому сопротивлению поверхности.

Достоинства и недостатки

Прежде чем заказать окна для квартиры или дома, остекление для балкона с использованием мультифункционального стекла, стоит взвесить плюсы и минусы стеклопакетов, в состав которых он входит.

Плюсы

• Остекление с мультифункциональным стеклом надежно защищает помещение от утечки тепла, гасит шум (минимум на 27-29 дБ), препятствует проникновению пыли и насекомых. При этом его функциональность выше, чем у простых стеклопакетов и систем с энергосберегающим стеклом.
• Эффект теплового зеркала помогает поддерживать в течение всего года комфортный микроклимат. Зимой тепло максимально сохраняется, что позволяет экономить на отоплении (если система автономная или установлены счетчики тепла). В жаркий сезон мультифункциональное стекло защищает от палящего солнца и дает возможность обходиться без кондиционера или значительно реже его включать, экономя электроэнергию.
• По теплоэффективности однокамерный мультифункциональный стеклопакет соответствует двухкамерному с обычными стеклами без покрытия. Но вес однокамерной конструкции заметно меньше, благодаря чему фурнитура служит более долгий срок. Кроме того, легкое однокамерное остекление подходит для монтажа на конструкциях с относительно небольшой несущей способностью, к примеру, на обветшавшем балконном основании.
• Светопропускная способность стекла с многослойным покрытием на 10-15% ниже, чем у обычного, но для человеческого глаза такая разница не принципиальна. При этом мультифункциональный стеклопакет задерживает ультрафиолет и защищает обои, текстиль, мебель, книги, предметы интерьера от выгорания. Также он исключает риск выделения вредных веществ из МДФ или ДСП низкого качества, поскольку предметы не нагреваются солнечными лучами. Особенно это актуально для южного климата.
• Стекло с многослойным напылением более устойчиво к механическим воздействиям, по сравнению с обычным.
• Благодаря напылению резкий солнечный свет смягчается, это комфортнее для глаз, они не устают от перенапряжения. При этом цветопередача не искажается.
• Зеркальный эффект с внешней стороны обеспечивает приватность. Особенно это актуально для квартир или офисов на нижних этажах зданий. Для того чтобы уберечь помещение от просматривания с улицы, не требуются жалюзи, шторы.
• У стеклопакетов с теплой дистанционной рамкой отсутствуют мостики холода, поэтому на окнах нет конденсата, подоконник и стекло со стороны помещения остаются теплыми, цветы на них в морозы не замерзают.
• Если установить стеклопакет с мультифункциональным стеклом с функцией самоочистки, на остеклении снаружи не будет скапливаться грязь.

Минусы

• Главный недостаток мультифункционального остекления – высокая стоимость. Светопрозрачные конструкции с мультифункциональным стеклом стоят дороже обычных стеклопакетов на 20-40%. Но следует учесть, что экономия на электричестве и отоплении позволит окупить установку конструкции за 2-3 года.
• Мультифункциональное стекло, нельзя использовать самостоятельно, так как напыленное покрытие теряет свои свойства при повреждении. В составе стеклопакета полотно устанавливается покрытием внутрь.
• В стеклопакет с аргоном желательно подкачивать испаряющийся инертный газ, чтобы максимально продлить срок службы многослойного покрытия мультифункционального стекла.
• Комнатным растениям на окнах, обращенных на север, может недоставать освещенности для правильного роста и развития. Но проблему можно решить установкой фитолампы.

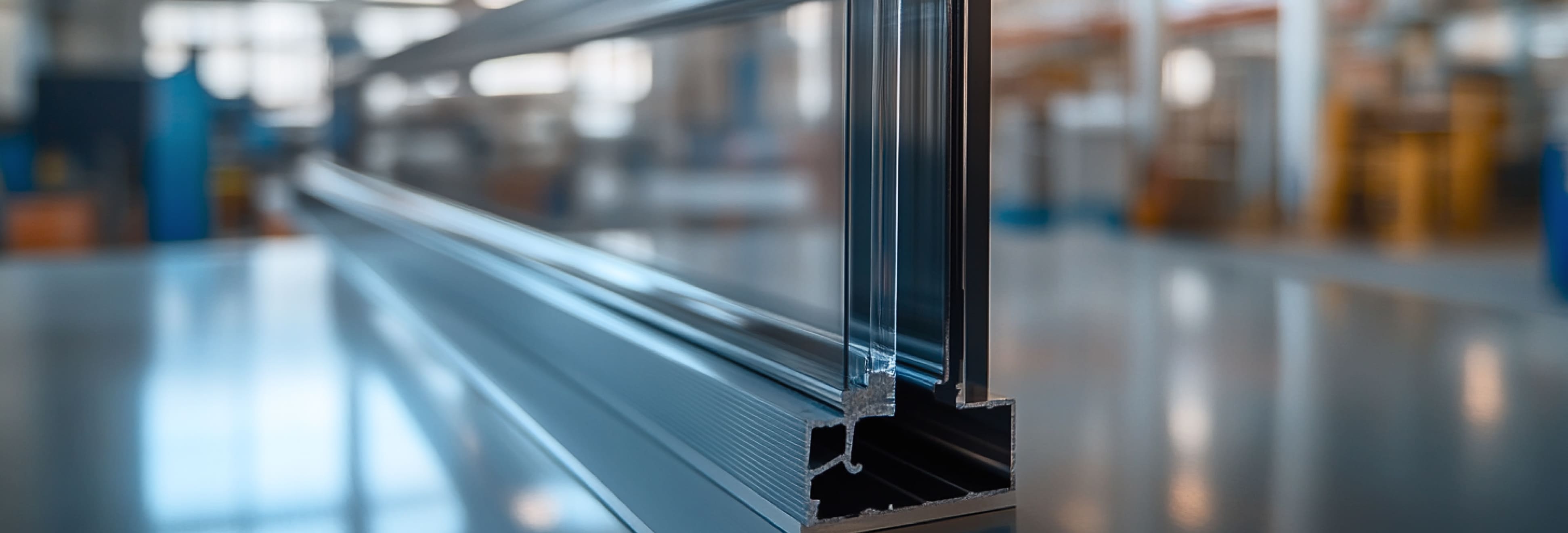

Чем отличается мультифункциональный стеклопакет от энергосберегающего

Мультифункциональное стекло отличается от энергосберегающего i-стекла типом покрытия, набором реагентов для его нанесения и, в результате, функциональными параметрами.

Особенности мультифункционального стекла:

• использование нитритов наряду с оксидами – это обуславливает зеркальный эффект;
• наличие одновременно хрома и серебра в рабочем слое – они блокируют волны разной длины;
• наличие у функционального слоя двухсторонней защиты – мультифункциональное покрытие более устойчиво к химическим и механическим воздействиям в сравнении с i-напылением.

Принципы работы:

• Стекло с i-напылением отражает инфракрасные лучи от нагревательных приборов обратно в помещение. При этом свободно пропускает солнечные лучи (ИК и УФ излучение), которые нагревают воздух в комнате, служат причиной выцветания обоев, ожогов растений и т.д.
• Мультифункциональное стекло также не выпускает тепло наружу. Но вдобавок отражает значительный процент коротковолновой (УФ) и длинноволновой (ИК) солнечной энергии, близкой к видимому спектру. Это помогает сохранять стабильный микроклимат в помещении.

Главное отличие мультифункционального остекления от энергосберегающего заключается в способности отражать ультрафиолетовое излучение.

Также можно отметить следующие различия:

• мультифункциональное стекло прочнее и устойчивее к появлению царапин по сравнению с энергосберегающим;
• по коэффициенту светопропускания стекло с i-напылением практически не уступает флоат-стеклу, а мультифункциональное остекление на 10-15% снижает световой поток;
• мультифункциональное стекло отличается широкими возможностями декорирования за счет вариативности уровня затемнения и зеркальности;
• мультифункциональное стекло защищает от холода и обеспечивает комфорт в жару, а энергосберегающее приносит пользу только в отопительный период.

Различия между низкоэмиссионным и мультифункциональным стеклом влияют на приоритеты в применении остекления:

• В регионах с продолжительными суровыми зимами и коротким летом на первое место выходит проблема сохранения тепла. Энергосберегающее остекление станет практичным выбором, поскольку окна существенно снизят теплопотери, не будут мешать дополнительному прогреву помещения солнечными лучами, обеспечат максимум света, в домах с автономным отоплением помогут снизить затраты на энергоноситель.
• В южных регионах, где зимы короткие, востребована способность мультифункциональных стекол предотвращать нагрев воздуха в помещении солнечными лучами. Это значительно уменьшит затраты на кондиционирование. По способности хранить тепло в помещении мультифункциональное остекление не уступает энергосберегающему. Кроме того, окна с более низкой светопропускная способностью служат защитой от чрезмерно яркого южного солнца.

Мультифункциональное и энергосберегающее стекло одинаково хорошо подходят для изготовления остекления сложных форм. Оба варианта стеклопакетов рассчитаны на установку в многокамерный теплоэффективный ПВХ-профиль или в систему теплого алюминиевого остекления. Можно их вставлять и в деревянные рамы, но дерево хуже хранит тепло.  Стоимость мультифункциональных стеклопакетов на 3-8% выше i-остекления.

Когда нужно ставить мультифункциональные стеклопакеты

Мультифункциональные стеклопакеты подходят для установки в жилых помещениях и офисах, в зданиях коммерческого и административного назначения. Они позволяют круглый год поддерживать в помещении заданную температуру с минимальными затратами на отопление и кондиционирование. Особенно выгодно использовать системы с мультифункциональным стеклом для создания панорамного остекления, устройства зимних садов и галерей. Это практичное решение для любого климата, но экономический эффект будет заметно выше в южных регионах.
